دراین مقاله درباره شیر برقی گاز (solenoid Valve) یا سلونوئید ولو و نحوه اتصال آن به سنسور نشت گاز توضیح خواهیم داد.

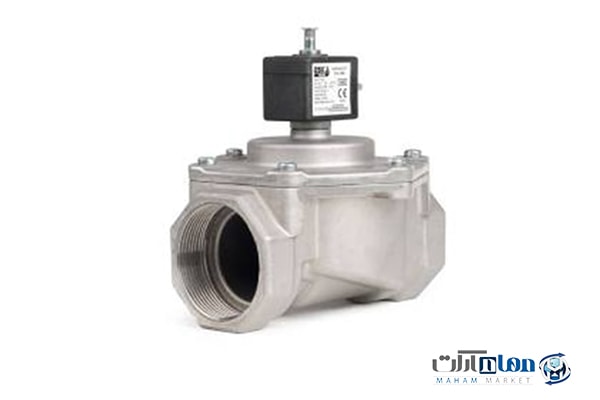

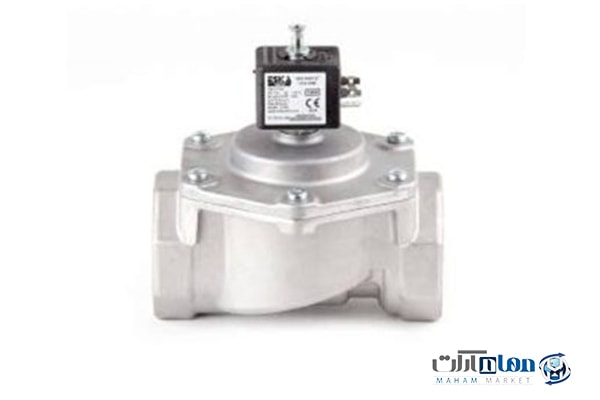

شیر برقی گاز (solenoid Valve) به شیری گفته میشود که با استفاده از برق و نیروی مغناطیسی عمل میکنند. شیر برقی گاز یا سلونوئید ولو به سیم پیچی که در اطراف یک هسته آهنی پیچیده شده است و زمانی که جریان الکتریسته از آن عبور میکند تولید میدان مغناطیسی میکند. نیروی مغناطیسی باعث حرکت خطی هسته میشود. بنابراین سلونوئید ولو انرژی الکتریکال را به حرکت خطی تبدیل میکند. شیر برقی گاز یا سلونوئید ولو وسیله ای الکترومگنتیک است که برای کنترل گاز یا سیال استفاده میشود. کنترل شیر برقی گاز (solenoid Valve)  با استفاده از جریان الکتریکی در کویل شیر برقی کنترل میشود. زمانی که جریان الکتریسیته از کویل عبور میکند میدان مغناطیسی به وجود می آید و باعث حرکت هسته آهنی میشود و به این وسیله مسیر جریان باز و بسته میشود. این شیر برقی ها با توجه به به طریقه عملکرد با فرمان از راه دور کنترل میشوند. چنان چه مقصدی در فاصله زیادی از شیر برقی قرار داشته باشد میتواند با فرستادن فرمان الکتریکی میزان باز و بسته کردن آن را که از ۰ تا ۱۰۰ درصد باشد عمل کند. این نوع سلونوئید ولو ها در ماشین های خودکار و صنعتی اهمیت بسیاری دارد. به طور کلی این این شیر برقی ها در انواع مختلف برای کاربردهای مختلف تولید شده است.

۱ – بدنه

۲ – ورودی سیال

۳ – خرووجی سیال

۴ – سیم پیچ

۵ – قاب سیم پیچ

۶ – اتصال سیم ها

۷ – میله فلزی

۸ – فنر

۹ – دریچه

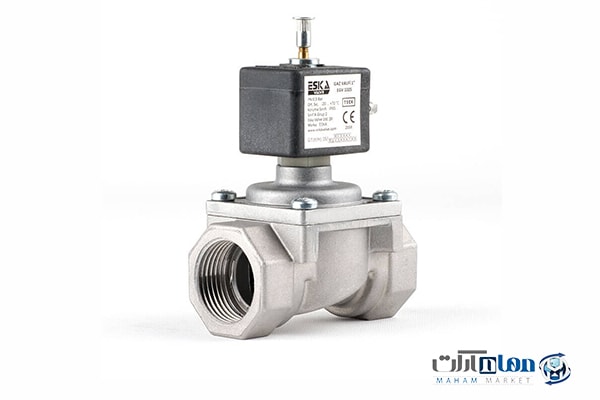

به منظور بهبود عملکرد سیستم‌های ایمنی و اعلام حریق موتورخانه ها و اماکن عمومی و اپارتمان های مسکونی از یکشیر برقی گازیا سلونوئید ولو گاز در قسمت ورودی اصلی گاز به هر واحد و یا تجهیزات گاز سوز از جمله مشعل های موتورخانه و پکیچ های گرمایشی استفاده می شود.

شیر قطع کن برقی گاز یا سلونوئید ولو در کنار شیر قطع کن دستی قرار می گیرد تا با ارتباط با سیستم های حفاظتی و ایمنی از جمله سنسور آشکارساز گاز متان یا گاز شهری و یا سنسور آشکار ساز گاز مونوکسید کربن و یا سنسور های ترکیبی نشت گاز شهری و مونوکسید کربن و یا سنسور نشت گاز حرارتی و سنسور های دودی در مواقع خطر بصورت خودکار گاز ورودی را قطع نماید.

سنسور آشکار ساز گاز شهری و مونوکسید کربن به محض سنس گاز شروع به آژیر کشیدن نموده و به دنبال آن فرمان قطع گاز به شیر برقی گاز داده میشود قطع جریان گاز به صورت خودکار انجام میشود ولی وصل مجدد گاز می بایست به صورت دستی انجام شود از مزایای این کار این میباشد که کاربر بعد از رفع عیب و نشت گاز و محیا نمودن شرایط ایمن مجددا جریان گاز را برقرار می نماید.

از نکات حائز اهمیت این موضوع میباشد که به محض فرمان قطع گاز توسط سنسور کاربر می بایست سریعا وارد عمل شود و لود جریان برق به بوبین شیر برقی گاز را قطع نمایید در غیر اینصورت باعث سوختن بوبین شیر برقی گاز خواهد شد .

همچنین میتوان برای متوجه شدن سریع از نشت گاز  مخصوصا در اماکنی مانند موتورخانه ها که در طبقات منفی و یا دورتر از محل حضور افراد واقع شده اند از زنگ هشدار و یا زنگ اخبار استفاده کرد . زنگ هشدار به سنسور آشکارساز گاز متان یا گاز شهری متصل شده و با استفاده از سیم کشی در مکان هایی که افراد در آنجا تردد بیشتری دارند نصب میشود که به محضی  اعلام نشت گاز به وسیله سنسور نشت گاز زنگ هشدار نیز به صدا در خواهد آمد.

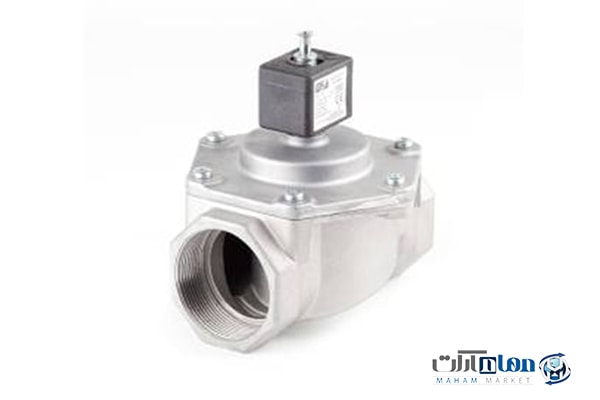

این سلونوئید ها از جریات برق شهری استفاده می کنند و دارای مکانیسم همیشه باز هستند که با قطع جریان برق جریان گاز قطع نمی شود.

در هنگام نصب شیر برقی گاز (solenoid Valve)باید به جهت فلش روی دستگاه که نشانگر جهت جریان گاز است توجه نمود.

شیرها از سایز ۲/۱ الی ۶ اینچ برای بار ورودی و خروجی مختلف می باشد.

این شیر ها برای فشار گاز شهری  از یک چهارم پوند تا ۶۰ پوند قابلیت استفاده را دارند.

جنس شیر ها از آلومینیوم،فولاد ریختگی ویا برنج میباشد.

تهیه و تنظیم: بهروز لطفی نظام مهندسی استان تهران

در فیلم زیر یک نمونه از اجرای سامانه هوشمند تشخیص نشتی و قطع جریان گاز شهری و گاز مونوکسید کربن بر روی مشعلهای موتورخانه

را مشاهده  خواهید کرد…
