در این بخش از مقالات گازرسانی در سایت مهام مارکت درباره نصب شیر حساس به زلزله و الزامات ، قوانین و گواهی نامه های مورد تایید مطابق مبحث ۱۷ مقررات ملی ساختمان توضیح خواهیم داد.

مقدمه:

کشور ما ایران بر روی کمربند زلزله کره زمین واقع شده و یکی از زلزله خیزترین کشورهای جهان است.
همانگونه که زلزله های مخرب دهه های اخیر در ایران مانند رودبار و منجیل ،زلزله بم، زلزله سرپل ذهاب نشان می دهند، در هنگام وقوع زلزله یکی از عواقب تخریبی متوجه تاسیسات گاز خواهد شد. این امر در کمترین وضعیت خطر باعث خفگی حبس شدگان در ساختمان ها و در بسیاری موارد باعث انفجار و آتش سوزی خواهد شد.
و این پدیده طبیعی را به مخرب ترین بلای طبیعی کشورمان بدل کرده است. اکثر شهرهای کشورمان در نزدیکی یک یا چند گسل قرار گرفته که بالقوه آنها را برای بحران آماده می سازند. آیا منطقی نیست که همانند هر موهبت دیگر، آسایش را قرین امنیت کنیم؟

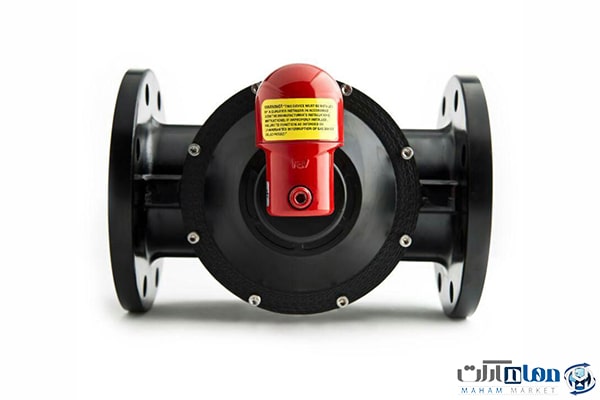

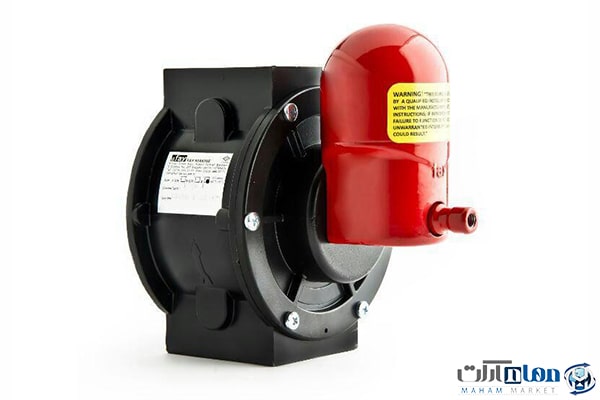

می توان با استفاده از شیر گاز حساس به زلزله وقطع جریان گاز در زمان وقوع زلزله از نشتی گاز جلوگیری کرده و مانع از آتش سوزی، انفجار یا خفگی بر اثر استنشاق گاز شد.این شیرها در زمان لرزش های مخرب حاصل از زلزله به صورت کاملا و خودکار جریان شبکه گاز را قطع کرده و تا ریست شدن (فعال شدن) مجدد اجازه عبور گاز را نخواهد داد.

نصب شیر حساس به زلزله یکی از مؤثرترین روش های پیشگیرى از خطرات نشت گاز شهری مى باشد. شیر حساس به زلزله به صورت خودکار در زمان وقوع زلزله فعال شده و با قطع جریان گاز از آتش سوزى و انفجار که بزرگترین خطر پس از زلزله است جلوگیرى مى نماید.با توجه به عملکرد خوب این دستگاه در زلزله هاى اخیر دنیا،استفاده از آن در اکثر کشورهاى زلزله خیز رایج و الزامى شده است.

مبحث هفدهم مقررات ملی ساختمان، نصب این تجهیزات را برای ساختمان های “خاص” الزامی می داند. ساختمان خاص ساختمانی است که از نظر شرایط ساختاری و بهره برداری دارای اهمیت مضاعف و حیاطی می باشد مانند بیمارستان ها، مراکز اتشنشانی، مراکز و تاسیسات آبرسانی، برق و گاز رسانی ،موزه ها، انبار های سوخت و تاسیسات صنعتی حساس و با اهمیت و…… شرح کامل انواع این نوع ساختمان در مبحث ۱۷ ارایه شده است.

لذا با توجه به وقوع حوادث اخیر و اهمیت رعایت شرایط ایمنی تاسیسات گازرسانی در خصوص نصب شیر حساس به زلزله توسط اداره کل راه و شهرسازی و شورای مرکزی نظام مهندسی ساختمان طی نامه هایی نصب شیر حساس به زلزله به ساختمان های عمومی نیز تعمیم و الزام آور گردید.
ساختمان های عمومی ساختمان هایی می باشد که محل تجمع و مورد استفاده و مراجعه عموم مردم می باشد، مانند ساختمان های آموزشی و فرهنگی، ساختمان های محل پذیرایی و اقامت موقت، ساختمان های اداری، ساختمان های تجاری و مراکز تجاری و داد وستد، ساختمان های بهداشتی و درمانی از شاخص ترین این مرکز به شرح ذیل می باشند.
مساجد، سینماها، سالن های ورزشی، سالن های تئاتر،تالارها ،اماکن تفریحی کودکان، پایانه های مسافربری،هتل و مسافرخانه ها، درمانگاه ها، مدارس و دانشگاه ها،مجتمع های مسکونی آپارتمانی که در آن ۱۰ واحد مسکونی و بیشتر وجود دارد ….

شرح کامل ساختمان های عمومی در مبحث ۱۷ ذکر شده

شماره نامه ها ی الزام نصب تجهیزات ایمنی و گازرسانی از جمله فیوز گازی و شیر حساس به زلزله و تعمیم آن به ساختمان های عمومی به شرح زیر می باشند:
نامه شماره ( ۹۶/۲۲۰۰/۲۰۷۵۷/ص _ مورخه ۱۳۹۷/۵/۱۷ ) اداره کل راه و شهرسازی
و نامه شماره ( ۴۰۳۷/ش م _ مورخه ۱۳۹۱/۸/۲ ) شورای مرکزی نظام مهندسی .

گر چه بعضی از ناظران گاز معتقد هستند که فقط ساختمان های خاص نیاز به نصب شیر حساس به زلزله دارند به دلیل اینکه در مبحث ۱۷ مقررات ملی ساختمان به آنها اشاره شده ولی باید به این نکته توجه کرد که دستورالعمل ها و نامه هایی که از مراجعه ذی صلاح صادر می شوند به مثابه قانون می باشند و این امر نباید مورد غفلت واقع شود. بحث نصب شیر های حساس به زلزله در ویرایش جدید مبحث ۱۷ مقررات ملی ساختمان به صورت گسترده تر الزام آور و لازم اجرا شده و آخر اینکه به کار بردن تجهیزات ایمنی که می تواند جان مردم را نجات دهد قابل اغماض نیست.

گواهی نامه های موردتایید شیر حساس به زلزله

طبق مبحث ۱۷ مقررات ملی ساختمان بند ۱۷-۳-۴-۳  شیر های حساس به زلزله می بایست داری استاندارد ملی یا استانداردهای معتبر بین المللی باشند.

مراجع این گواهینامه ها می تواند به شرح ذیل باشند :

• سازمان استاندارد و تحقیقات صنعتی ایران استاندارد ملى ایران ١٠٩۴٢
• گواهینامه معتبر بین المللی همانند گواهینامه CE 2159 اروپا
• گواهینامه معتبر از یک کشور صنعتی مطرح مانند استاندارد آمریکا ۱۶-۲۵ ASCE، استاندارد و گواهى UL آمریکا

همچنین شرکت ملى گاز ایران ،ستاد بحران کشور و شرکت گاز تهران بزرگ نصب شیر حساس به زلزله ، را جهت ارتقاء ضریب ایمنى مشترکین گاز توصیه نموده اند.

تحقیق و نگارش: مهندس بهروز لطفی کارشناس مکانیک نظام مهندسی ساختمان تهران

الزام به نصب تجهیزات ایمنی ( از قبیل شیر حساس به زلزله و فیوز گازی ) و تعمیم آن به ساختمان های عمومی

برای دانلود فایل نامه اداره کل شهرسازی به نظام مهندسی و تاکید بر نصب تجهیزات ایمنی ازجمله شیر حساس به زلزله و فیوز گازی در ساختمان های عمومی و خاص و تاکید بر بندهای ۱۷-۳-۴-۱مبحث ۱۷ مقررات ملی ساختمان کلیلک کنید.

برای دانلود فایل PDF کلی این مقاله کلیک کنید.
