شیرهای سلونوئیدی (شیربرقی)
دراین مقاله درباره شیرهای سلونوئیدی (شیربرقی) و انواع آن از جمله شیر برقی هیدرولیکی و شیر برقی پنیوماتیکی توضیح خواهیم داد.
فهرست مطالب
سلونوئید ولو ( شیربرقی ) چیست؟
سلونوئید ولو یک شیر الکترومکانیکی برای قطع و وصل مسیرمایعات و گازها است. سلونوئید انرژی الکتریکی را به انرژی مکانیکی جهت چرخش ، باز یا بستن یک ولو به بصورت مکانیکی تبدیل می کنند .این ولو ها به واسطه جریان برق وارد شده به بوبین آن ، عمل قطع و یا وصل جریان سیال را انجام می دهد. .
در شیربرقی های دو راهه سیال در قسمت خروجی قطع و یا وصل می باشد. (شیر بسته کامل و یا باز کامل می باشد). در شیر های سه راهه سیال ورودی به یکی از دو مسیر خروجی هدایت می گردد.
چگونگی و طرز کار شیرهای سلونوئیدی

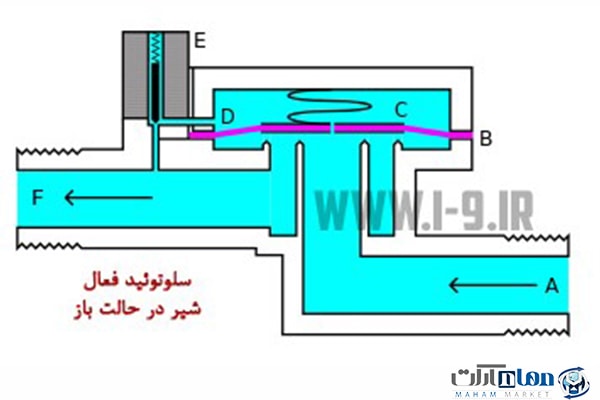

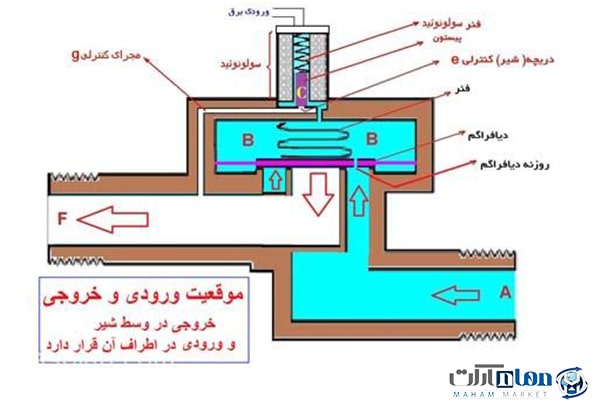

همانطور که در شکل زیر می بینیم، سلونوئید ولو از دو قسمت مهم سلونوئید و شیر اصلی (بدنه )تشکیل شده است.
اجزای تشکیل دهنده سلونوئید شیر برقی
سلونوئید شیر برقی از سیم پیچ ، میله آهنی، فنر ، شیر کنترلی وکابل کنترلی تشکیل شده است.
سیم پیچ: سیم پیچ متشکل از سیم های مسی پیچیده شده می باشد که برای جدا نمودن این سیم ها، به منظور جلوگیری از تاثیر گذاری نیروی مغانطیسی آنها بر یکدیگر از ورق های کاغذ چرب عایق استفاده شده است. کل ساختمان سیم پیچ توسط یک عدد لاک محافظ پوشانده شده و به این صورت در مقابل عوامل خارجی مانند رطوبت، تاثیر سیال و … محافظت می شود.
میله یا سنبه سلنوئید: این بخش از سلنوئید که متحرک بوده و از لایه های فولادی ساخته شده است وظیفه دارد جریان سیال را قطع و وصل نماید.
اجزای تشکیل دهنده شیر برقی
شیر اصلی از بدنه، ورودی و خروجی سیال، دیافراگم و فنر دیافراگم، سیم پیچ و متعلقات آن، میله فلزی، دریچه خروجی تشکیل می شود.در موقع فعال بودن سلونوئید ، همواره جریان بسیار کمی از سیال از مجرا و شیر کنترلی عبور می کند.

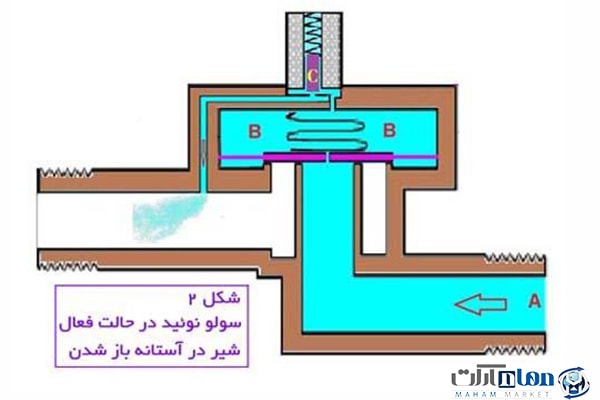

وقتی شیرهای سلونوئیدی برقدار می شود چه اتفاقی می افتد؟
کاربرد سلونوئید ولو:
- برای کنترل یک شیر صنعتی بزرگتر
- کنترل سیلندرها در سیتم های پرقدرت بادی وهیدرولیک
- کنترل سیلندرها و سیال وارد شده به موتور
- سیتم های آبپاش صنعتی و اتوماتیک
- ماشین های خانگی مانند ظرف شویی و لباس شویی جهت کنترل آب
- ورودی به ماشین صنایع نفت ، گاز و پتروشیمی ..
- سیستم های تبرید و تهویه مطبوع و
مزایا:
- بهترین کارایی در مینیمم و ماکزیمم اختلاف فشار جهت عمل کردن
- بهترین طراحی دیافراگم برای جریان ها بسیار بالا که نسبت به شیرهای با مشخصات و ابعاد مشابه بالاترین کارایی را دارد.
- گستره وسیع انواع اجزاء الکتریکی ، رنج استفاده از این محصول را بسیار بالا برده است .
- سریعترین پاسخ در میان شیرهای برقی
- کنترل دستی این شیر این امکان را به استفاده کننده می دهد که حتی در جریان برق مصرفی کم صورت قطعی برق از شیر بتوان استفاده کنند.
- دسترسی راحت به اجزاء درونی جهت آسان کردن تعمیرات و نگهداری
انواع شیرهای سلونوئیدی
- شیر برقی هیدرولیکی
- شیر برقی پنیوماتیکی
شیر برقی هیدرولیکی :
شیر برقی پنیوماتیکی :
کاربرد شیر برقی هیدرولیکی :
- اتوماسیون صنایع فولاد
- صنایع سیمان
- صنایع سنگین
- صنایع خودرو سازی
- خطوط تولید ماشین آلات هیدرولیک
کابرد شیر برقی پنیوماتیکی :
- اتوماسیون صنایع غذایی
- صنایع داروسازی
- صنایع شیمیایی
- صنایع خودرو سازی
- صنایع کاشی وسرامیک
- خطوط تولی
انواع شیرهای هیدرولیکی و پنیوماتیکی
- شیر هیدرولیک کنترل جهت
- شیر هیدرولیک توزیع کننده پیلوت دار
- شیر هیدرولیک کنترل فشار
- شیر پنوماتیک متعادل کننده پروپشنال
- شیر ماژولار پنوماتیک
- شیر پنوماتیک دستی
فاکتورهای مناسب برای انتخاب
- ماکزیمم و مینیمم فشار خطی که شیر برقی در آن قرار میگیرد
- ماکزیمم و مینیمم اختلاف فشار بین ورودی و خروجی شیر برقی
- ماکزیمم و مینیمم فلوی عبوری از شیر برقی
- وزن مخصوص، ویسکوزیته و نوع سیال از نظر خورندگی و …
- دمای محیط و سیال
- مشخصات الکتریکی و تغذیه بوبین
- انفجاری یا غیر انفجاری بودن محیط شیر برقی
