در این بخش از مقالات گاز رسانی در مهام مارکت درباره کاربرد شیربرقی یا سلونوئید ولو و انواع شیربرقی فرمان پذیر ( شیر برقی تک ضرب و شیر برقی تدریجی ) توضیح خواهیم داد.

شیربرقی یا سلونوئید ولو

شیربرقی یا سلونوئید ولو وسیله ای می باشد که از آن برای کنترل جریان مایعات و یا گازها استفاده می شود. این شیرها از دو قسمت اصلی که شامل بدنه فلزی و یک بوبین می باشد تشکیل شده است. بوبین یک سیم پیچ با خاصیت ایجاد میدان مغناطیسی قوی می باشد، وقتی جریان الکتریکی بوبین را تحریک می کند میدان مغناطیسی ایجاد شده باعث وارد شدن نیرو به پیستون و یا میله مرکزی بوبین شده و آن را به سمت بالا و یا پایین حرکت می دهد و با این عمل جریان گاز و یا مایعات مسدود و یا باز می شوند.

شیربرقی عمدتا به صورت نرمال کلوز (normal close) و یا نرمال اپن (normal open) می باشند که بسته به کاربری مورد استفاده می توان از هریک از حالت ها استفاده نمود.

اگر تعداد پورت های ورودی و خروجی یک شیر برقی ۲ عدد باشد به این معناست که این شیر به صورت قطع و یا وصل عمل کرده و تک حالته است که ممکن است نرمال کلوز (normal close) و یا نرمال اپن (normal open) باشد.

در صورتی که تعداد پورت های ورودی و خروجی به یک شیر برقی ۳ عدد باشد آن شیربرقی دو حالته (سه راهه) بود و قادر به هدایت سیال در دو مسیر مختلف می باشد.

شیر برقی تک ضرب و شیر برقی تدریجی

مکانیزم فرمان پذیر بوبین شیرهای برقی می تواند به صورت تک ضرب و یا تدریجی باشد.

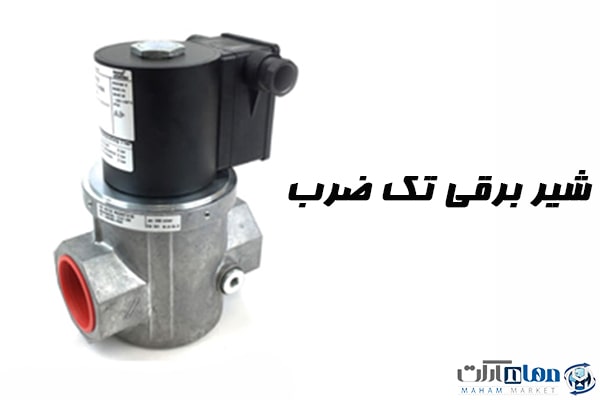

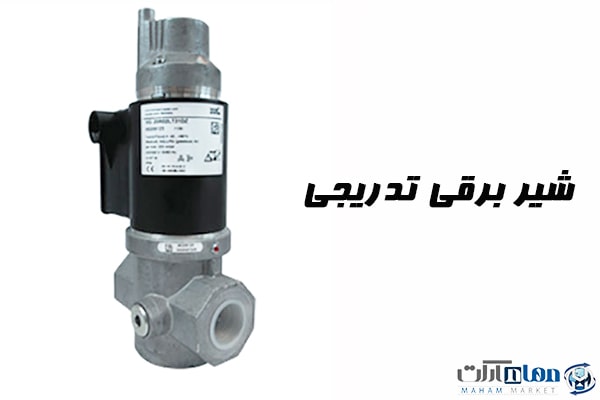

شیر برقی تک ضرب جریان سیال مایعات و گازها را به صورت آنی مسدود و یا باز می کند و شیر برقی تدریجی جریان سیال مایعات و یا گازها را به صورت تدریجی و آرام مسدود و یا باز می کند که اصطلاحا به این نوع شیر ها شیرهای فرمان پذیر برقی گفته می شود.

این شیرهای برقی در مصارف مختلف صنعتی از جمله مشعل های گاز سوز- صنایع کشاورزی جهت آبیاری اتوماتیک مزارع- صنایع نفت و گاز و مواد شیمیایی کاربرد فراوان دارند.

تهیه و تنظیم : مهندس بهروز لطفی سازمان نظام مهندسی تهران

برای خرید شیرهای برقی فرمان پذیر تک ضرب و تدریجی از شرکت مهام صنعت اندیشه کلیلک کنید…

برای خواندن قسمت دوم مقاله کاربرد شیربرقی گاز یا سلونوئید ولو کلیک کنید.

در ادامه با مشاهده این فیلم نحوه عملکرد شیرهای برقی را مشاهده خواهید کرد.
