نصب فیوز گازی و نکته هایی درباره آن
فهرست مطالب
نکته هایی درباره
نصب فیوز گازی در مکان های پر خطر و کاربرد آن
در این متن درباره نصب فیوز گازی توضیح خوهیم داد.
استاندارد داخلی فیوز گازی (ایران)
ISIRI 9523 ۱st.edition
استاندارد کشور آلمان
“ dwgv vp 305-1:2002” excess flow valves for indoor installation-testing requirements
محل های نصب فیوز گازی با توجه به شرایط و موقعیت میتواند در یکی از محل های زیر باشند:
- بلافاصله بعد از تی سرویس در انشعابات شهری
- بعد از شیر نصب شده روی علمک یا Stop meter valve
- بعد از کنتور ورودی گاز ساختمان
- بعد از شیر انشعاب واحدهای جداگانه یک مجتمع
- در محل انشعاب وسایل گازسوز

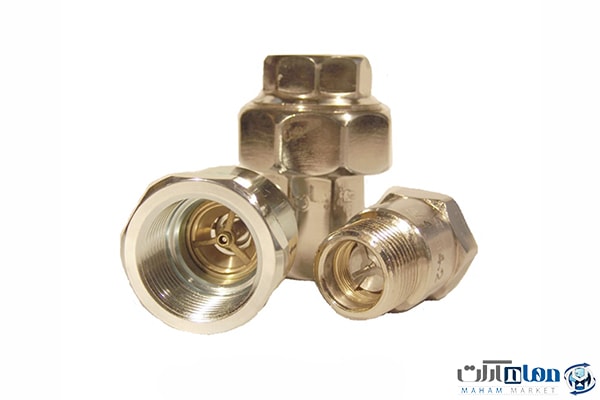

فیوز گازی در صورت عبور جریان گاز بیش از حد تنظیم شده، جریان گاز را قطع می کند. که در اصطلاح به این قطعه فیوز گازی می گویند. در یک سایز معین، فیوز گازی برحسب دبی جریان گاز عبوری از آن دارای انواع متفاوتی است. کاربرد فیوز گازی مانند فیوز برق است که نصب این قطعه برای ساختمان خاص الزامی است.
با توجه به این که میزان ظرفیت عبوری گاز در لوله معمولا از میزان مصرف طراحی برای دستگاه گاز سوز بیشتر است. از طرفی اگر هدف نگهداری شیر مصرف دستگاه گاز سوز باشد در کنار آن شیر مصرف یک فیوز گازی نصب می شود. هر گاه به هر دلیل از جمله بریدگی در شلنگ اتصال شیر مصرف به دستگاه گاز سوز اتفاقی رخ دهد و میزان گاز خروجی از لوله گاز بیش از مقدار طراحی شده برای دستگاه گاز سوز باشد فیوز گاری جریان گاز را مسدود می کند.
نگهداری غلط از فیوز گازی :
- قطع لوله برای عملیات عمرانی مانند : حفاظت، افزایش یا تغییرات در تاسیسات بدون عملیات بستن یا اتصال مناسب بعدی
- استفاده از اتصالات خراب در طول سوار کردن دوباره و یا عوض کردن سیلندرهای گازی در محل اردوها، آشپزخانه اردوها و غیره.
اتفاقات مصیبت بار بر اثر پوسیدگی و عدم صلاحیت :
- شکستن ناگهانی قطعاتی از رگولاتور مانند قفل ها و کنترل کننده ها و نیز شکستن قطعه هایی از ایستگاه های کم کننده فشار و خطوط عبور لوله گاز برای استفاده های صنعتی.
- شکستن لوله های فلزی و غیرفلزی، زیر زمینی ، توکار و رو کار زمانی که بستها و تکیه گاه ها گسسته شوند یا شکسته شدن بر اثر عوامل ذیل :
۱-۲- ایجاد رانش در جاده
۲-۲- ریزش ساخنمان ها و باز شدن درز لوله ها
۳-۲- شکستن و یا افتادن لوله ها، اتصالات و بستها به دلیل عدم رعایت انبساط حرارتی خطوط لوله
بلایای طبیعی :
شکستن لوله های فلزی، غیر فلزی، زیرزمینی، توکار و رو کار در هنگام عوامل ذیل :
- زلزله
- دانش زمین
- زمین لغزنده
آتش و دمای بالا :
- زود آسیب دیدن و از هم پاشیدن کامل لوله های غیر فلزی به دلیل اینکه درمجاورت طولانی مدت با حرارت زیاد با شعله مستقیم قرار دارند.
- استفاده از لوله های قابل انعطاف برای اتصال به اجاق گاز
- کار گذاشتن یا خواباندن نامناسب لوله های غیرفلزی
دستکاریها :
- دستکاری عمدی توسط افراد شرور به منظور تخریب اتصالات و نشت گاز
- دستکاری غیر عمدی به وسیله افراد سالخورده یا کودکان یا استفاده نادرست از سیلندرهای گازی و اجاق گازهای خوراک پزی
تصادفات :
- مدیدن و لوله های زیر زمینی در حین عملیات حفاری یا ارهای عمرانی
- برخورد اتفاقی وسایل نقلیه با لوله گاز در مجاورت منازل
- نقض اتصالات جوش خورده لوله های غیر فلزی زیر زمینی بر اثر عبور وسائل نقلیه سنگین در جادهایی که مجاز به تردد نمی باشند.
در ادامه با مشاهده این فیلم آموزشی با اهمیت و عملکرد فیوز های گازی بیشتر آشنا خواهیم شد…..
