شیر برقی چگونه کار می‌کند؟
شیر برقی چگونه کار می‌کند ؟ این سوال یکی از رایجترین سوالات افرادی است که قصد خرید شیر برقی را دارند.
در ابتدا باید گفت که شیرهای برقی از مهمترین تجهیزات کنترلی هستند که در سیستم های انتقال انواع سیالات مانند گاز، آب، بخار و… مورد استفاده قرار می گیرند.
اگر این سوال یعنی شیر برقی چگونه کار می‌کند در ذهن شما نیز وجود دارد باید به طور کلی این شیرها با استفاده از جریان برق هر زمان که لازم باشد مسیر سیال ر باز کرده و در زمانی که نیاز به بسته شدن شیر باشد اقدام به بستن مسیر سیال می نمایند. که این اقدامات با همکاری همه اجزای شیر برقی بخصوص دو بخش مهم آن یعنی سیم‌پیچ الکتریکی و هسته فلزی صورت می گیرد.
در ادامه علاوه بر یافتن پاسخ سوال شیر برقی چگونه عمل می‌کند با اجزای اصلی، نحوه عملکرد، انواع و کاربردهای شیر برقی بیشتر آشنا می‌شویم.
شیر برقی چیست؟
شیر برقی (Solenoid Valve) نوعی شیر کنترلی می باشد که به‌جای اهرم یا دستگیره که در شیرهای معمولی وجود دراد و به صورت دستی کنترل می شود، این شیر توسط جریان برق و یک بوبین الکتریکی فرمان می‌گیرد. این تجهیز می‌تواند جریان گاز، آب، هوا، بخار یا سایر سیالات را با سرعت و دقت بالا کنترل کند.
به همین دلیل در سیستم‌های اتوماسیون صنعتی، موتورخانه‌ها، خطوط انتقال گاز، تجهیزات پنوماتیک، آبیاری هوشمند و بسیاری از دستگاه‌های صنعتی مورد استفاده قرار می‌گیرد.
شیر برقی چگونه کار می‌کند ؟
اگر بخواهیم کوتاه ترین پاسخ را به این سوال بدهیم باید بگوییم در این شیرها کنترل جریان سیال به وسیله ایجاد میدان مغناطیسی صورت می گیرد.
در واقع هنگامی که شیر برقی به جریان برق متصل می شود و این جریان به بوبین شیر برقی می‌رسد، سیم‌پیچ شیر برقی یک میدان مغناطیسی ایجاد می نماید. میدان مغناطیسی ایجاد شده موجب حرکت هسته فلزی شیر برقی شده و مسیر عبور سیال را باز یا بسته می‌کند.
پس از قطع جریان برق، میدان مغناطیسی از بین رفته و فنر داخلی شیر برقی، هسته شیر را به جای اولیه بازمی‌گرداند. در نتیجه مسیر جریان دوباره به حالت اولیه تغییر می‌کند.
این فرآیند تنها در کسری از ثانیه انجام می‌شود و به همین دلیل شیرهای برقی سرعت عملکرد بسیار بالایی دارند.
پیشنهاد مطالعه: درباره بوبین شیر برقی بیشتر بدانیم…

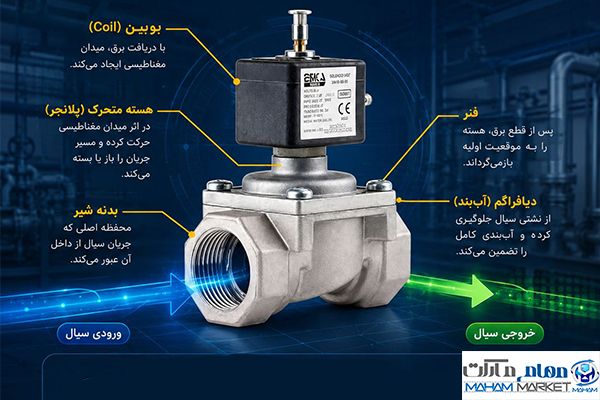

اجزای اصلی شیر برقی
اگر بخواهید عملکرد شیر برقی را به صورت بهتری درک کنید ابتدا باید با اجزای شیر برقی ها آشنا شوید که در ادامه معرفی شده اند:
بوبین
از مهمترین اجزای شیر برقی است زیرا وظیفه ایجاد میدان مغناطیسی را برعهده دارد. در واقع بوبین یک سیم‌پیچ مسی است که با عبور جریان برق میدان مغناطیسی تولید می‌کند. ولتاژ بوبین می‌تواند ۲۴ ولت، ۱۱۰ ولت یا ۲۲۰ ولت باشد.
هسته متحرک
این جز شیر برقی که هسته نام دارد از جنس فلز بوده و با برق دار شدن شیر برقی و ایجاد میدان مغناطیسی حرکت می کند و با حرکت خود مسیر عبور سیال را باز یا بسته می کند.
فنر
فنر وظیفه بازگرداندن شیر به حالت عادی پس از قطع جریان برق را بر عهده دارد در واقع این بخش هسته را به وضعیت اولیه بازمی‌گرداند تا شیر دوباره در حالت عادی قرار گیرد.
بدنه شیر
جنس بدنه شیرهای برقی معمولاً از برنج، استیل ضدزنگ یا چدن ساخته می‌شود و دارای مقاومت مناسبی در برابر فشار، دما و خوردگی می باشد.
دیافراگم یا آب‌بند
دیافراگم برای جلوگیری از نشتی سیال تعبیه شده و آب‌بندی کامل شیر را تضمین می‌کند.

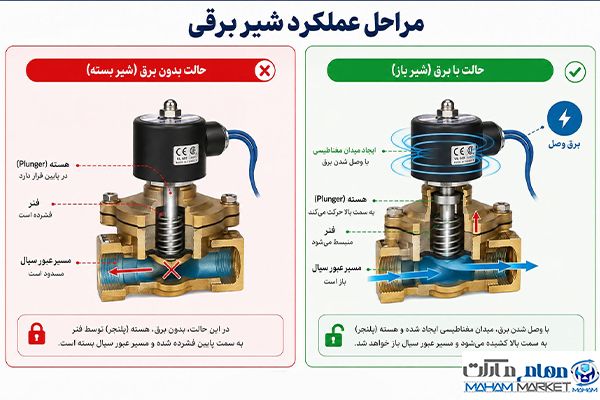

مراحل عملکرد شیر برقی
اگر میخواهید بدانید طرز کار شیر برقی به صورت مرحله به مرحله به چه صورت است باید 6 مورد زیر را که در ادامه بیان شده بوخانید:
- ابتدا جریان برق به بوبین شیر برقی اعمال می‌شود.
- سپس میدان مغناطیسی ایجاد می‌شود.
- هسته فلزی توسط این میدان مغناطیسی به سمت بالا یا پایین حرکت می‌کند.
- مسیر عبور سیال باز یا بسته می‌شود.
- با قطع برق، میدان مغناطیسی از بین می‌رود.
- فنر هسته را به محل اولیه بازمی‌گرداند.
همین فرآیند ساده باعث شده است شیرهای برقی یکی از دقیق‌ترین تجهیزات کنترل جریان باشند .
انواع شیر برقی چگونه کار می‌کند ؟
آیا عملکرد انواع شیر برقی یکسان است؟
به طور کلی اساس عملکرد همه شیرهای برقی مطابق آنچه گفته شد یعنی ایجاد میدان مغناطیسی توسط یوبین می باشد. اما با توجه به نوع طراحی شیر برقی و سیال آن، عملکرد شیرهای برقی با یکدیگر متفاوت می باشد. به همین هنگام خرید شیر برقی توجه به مکانیزم عملکرد آن بسیار اهمیت دارد.

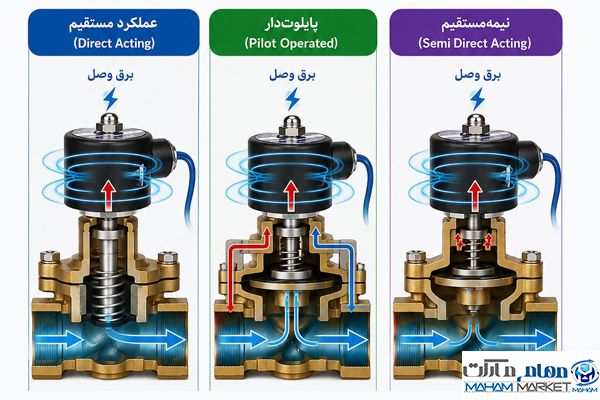

به طور کلی شیرهای برقی از نظر نحوه عملکرد به سه گروه اصلی تقسیم می‌شوند.
۱. شیر برقی عملکرد مستقیم
در این نوع شیر برقی در واقع با برق دار شدن شیر و ایجاد میدان مغناطیسی، هسته شیر به طور مستقیم مسیر حرکت سیال را کنترل می کند در واقع نیروی ایجاد شده توسط بوبین، نیروی کافی برای جا به جایی هسته را دارد بنابراین عملکرد شیر وابسته به فشار سیال نیست.
ویژگی‌ها:
- بدون نیاز به حداقل فشار
- مناسب برای دبی‌های کم
- عملکرد سریع
- قابل استفاده در خطوط آب، هوا و گاز با فشار پایین
۲. شیر برقی پایلوت‌دار
در این مدل از شیرهای برقی تنها بوبین نیست که وظیفه حرکت سیال را برعهده دارد بلکه فشار خود سیال نیز باعث باز شدن دیافراگم اصلی شیر می شود.به همین دلیل این نوع شیر برای دبی‌های بالا و سایزهای بزرگ مناسب‌تر است.
در انتخاب این مدل شیر ها می بایست حتما به فشار سیال توجه نمود زیرا، اگر فشار سیال کمتر از مقدار تعیین‌شده باشد، شیر ممکن است به‌درستی عمل نکند.
ویژگی‌ها:
- مناسب برای دبی و سایزهای بزرگ
- مصرف برق کمتر
- عمر بیشتر بوبین
- نیازمند حداقل فشار کاری
۳. شیر برقی نیمه‌مستقیم
شیر برقی نیمه مستقیم در واقع ترکیبی از عملکرد مستقیم و پایلوت‌دار است. در واقع مکانیزم عملکرد این شیرها به این صورت است که در زمان تحریک بوبین، علاوه بر حرکت هسته فلزی، فشار سیال نیز به باز شدن شیر کمک می‌کند پس هر دو عامل دخیل هستند.
به همین دلیل این مدل شیرها حتی در فشارهای پایین نیز عملکرد مناسبی دارد و در عین حال می‌تواند دبی نسبتاً بالایی را کنترل کند.
پیشنهاد مطالعه: نکات مهم خرید شیر برقی گاز
تفاوت عملکرد شیر برقی نرمال بسته و نرمال باز
یکی دیگر از تفاوت‌های مهم در عملکرد شیرهای برقی، وضعیت آنها در حالت عادی و بدون اتصال به جریان برق است که شامل دو مدل نرمالی اپن و نرمالی کلوز می شوند:
شیر برقی نرمال بسته (Normally Closed)
در شیر برقی نرمال بسته در حالت عادی و بدون اتصال به جریان برق مسیر عبور سیال بسته است. پس از اتصال جریان برق بوبین برقدار شده و جریان سیال برقرا می شود.
این نوع بیشترین کاربرد را در خطوط گاز، سیستم‌های ایمنی و تجهیزات صنعتی دارد.
شیر برقی نرمال باز (Normally Open)
شیر بری نرمالی اپن در حالت عادی باز است و با اعمال برق به بوبین بسته می‌شود. این طراحی بیشتر در سیستم‌هایی استفاده می‌شود که لازم است در زمان قطع برق، جریان سیال همچنان برقرار بماند.
چه عواملی بر عملکرد شیر برقی تأثیر می‌گذارند؟
اگر بخواهید بهترین عملکرد را از یک شیر برقی دریافت کنید باید در ابتدا شرایط کاری مناسبی را برای ان فراهم کنید. این شرایط شامل موار زیر است
- ولتاژ صحیح بوبین
- فشار ورودی مناسب برای سیال
- دمای مناسب سیال
- دمای مناسب محیط
- جهت صحیح نصب شیر
- تمیز بودن سیال و وجود نداشتن ذرات معلق
- سلامت بوبین و دیافراگم
برای مثال، اگر در مسیر شیر برقی ذرات زنگ‌زدگی یا رسوبات وجود داشته باشد، ممکن است هسته داخلی به‌درستی حرکت نکند و شیر به‌طور کامل باز یا بسته نشود.
شیر برقی در چه صنایعی استفاده می‌شود؟
شیر برقی یکی از مهمترین تجهیزات کنترل سیالات در صنایع گوناگون است که در ادامه به آنها اشاره شده است:
- خطوط انتقال گاز
- سیستم‌های آبرسانی
- تجهیزات آتش‌نشانی
- موتورخانه‌ها
- صنایع نفت و گاز
- صنایع غذایی
- صنایع دارویی
- کمپرسورهای هوا
- سیستم‌های پنوماتیک
- آبیاری هوشمند
- ماشین‌آلات صنعتی
پیشنهاد مطالعه: انواع شیر برقی آب
مزایای استفاده از شیر برقی
از مزایای شیر های برقی که موجب کاربرد بسیار زیاد این تجهیز شده است می توان به موارد زیر اشاره کرد:
- عملکرد سریع و به موقع
- کنترل خودکار جریان
- دارا بودن دقت بالا
- مصرف انرژی کم
- قابلیت اتصال به سیستم‌های هوشمند
- کاهش خطای انسانی
- افزایش ایمنی تجهیزات
- طول عمر مناسب در صورت نگهداری صحیح
جمع‌بندی
اگر این سؤال برای شما مطرح است که شیر برقی چگونه کار می‌کند باید بدانید این تجهیز با استفاده از یک بوبین الکتریکی و ایجاد میدان مغناطیسی، هسته داخلی را جابه‌جا کرده و مسیر عبور سیال را باز یا بسته می‌کند. همین سازوکار ساده اما دقیق، باعث شده شیرهای برقی به یکی از پرکاربردترین تجهیزات در صنایع، ساختمان‌ها و سیستم‌های گاز و آب تبدیل شوند.
انتخاب شیر برقی مناسب بر اساس نوع سیال، فشار کاری، ولتاژ بوبین و شرایط محیطی، نقش مهمی در افزایش عمر تجهیزات و عملکرد ایمن سیستم خواهد داشت.
