همانطور که در این بخش از مقالات ایمنی و آتش نشانی در مهام مارکت می خوانید درباره طراحی سیستم اعلام حریق متعارف بر اساس استاندارد BS5839 و دتکتور دود ، دتکتور حرارتی و شستی اعلام حریق  توضیح خواهیم داد.

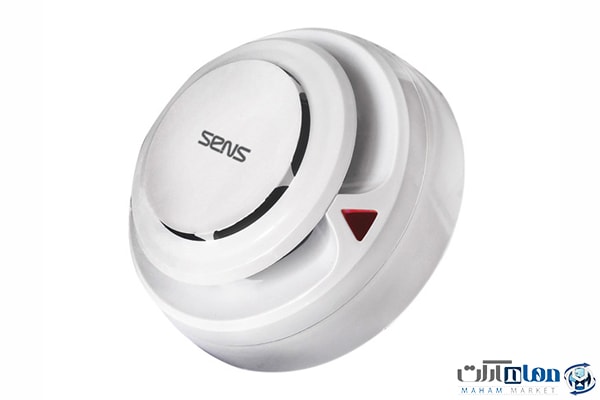

• براساس استاندارد 5839 BS(قسمت اول) حداکثر سطح تحت کنترل در شرایط نرمال برای ھر دتکتور حرارتی مربعی باسطح مفید بیش از 50M2 (شعاع 3m.5) و برای د تکتور دودی مربعی باسطح مفید بیش از 100M2(شعاع 5m.7) باشد که باید رعایت گردد.

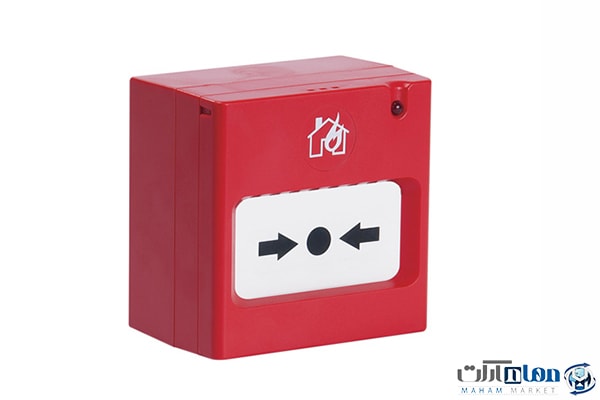

• از نظر مداری محل شستی اعلام حریق ( MCP) در ابتدای ھر زون و قبل از دتکتورھاست.
• در انتھای ھر زون یک المان با مقاومت ته خط (R.L.E) مطابق با مشخصات تابلو کنترل مرکزی نصب گردد.
• در پارکینگ از دتکتور با نرخ افزایش حرارت HR) A2R&A1R) استفاده شود.

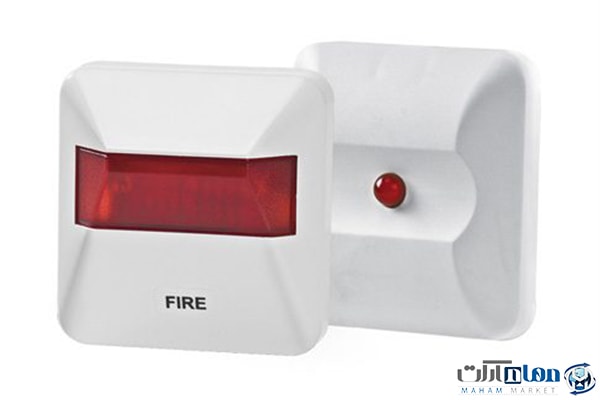

• دتکتورھای انباری و پارکینگ در صورتیکه در یک قسمت باشند، روی یک زون قرار می گیرند و از طریق LED تفکیک می شوند.
• جھت ھرانباری یک دتکتور دود داخل انباری قرار گیرد و ھر دتکتور به یک LED که در بیرون درب انباری است متصل می گردد.
• اگر جلو انباری ھا راھرو وجود داشته باشد بایستی دتکتور دود در آن راھرو پیش بینی گردد.
• موتورخانه ھم به دتکتور دود و ھم به دتکتور حرارت نیاز دارد می توان به جای آنھا از دتکتور ترکیبی استفاده کرد.
• برای موتورخانه ھای بزرگ زون مستقل لازم است.

• در کنار راه ھای خروج از پارکینگ ولابی از جمله در کنار رمپ پارکینگ نصب شستی اعلام حریق ( MCP) ضروری است.
• ھر طبقه از ساختمان روی یک زون مستقل قرار می گیرد مگر اینکه مساحت طبقه بیش از ٢٠٠٠ مترمربع یا تعداد دتکتورھا بیشتر از ٢٠ عدد (در نوع متعارف) باشد.
• در پاگرد طبقات (فضای مشترک در ورودی آپارتمانھا ) در ھر طبقه نیاز به دتکتور دودی می باشد (تعداد دتکتور بسته به ابعاد فضای مشترک می باشد ) این دتکتورھا معمولا روی زون طبقه قرار می گیرند.
• در پاگرد طبقات و لابی نصب شستی اعلام حریق (MCP) نیز ضروری است . شستی و دتکتورھای راه پله معمولا روی زون راه پله قرار می گیرد.درصورتی که درب دودبند بین راه پله و فضای مشاعات (روبروی آسانسور) باشد ٢ عدد دتکتور و در غیر این صورت یک دتکتور دود کفایت می کند.دتکتور فضای مشاعات در صورت وجود درب دود بند روی زون طبقه قرار می گیرد .
• در ھر طبقه یک شستی اعلام حریق (MCP) مجاور راه پله نصب گردد .بھتر است این شستی در کنار فضای آسانسور ، نزدیک تجھیزات اطفای دستی باشد.

• برای راهپله ھا، از طبقه ھمکف تا بالاترین طبقه یک زون در نظر گرفته شود ولی شستی و دتکتور زیرزمین ھا برروی زون زیر زمین مربوطه رسم شود.

• در صورتی که ھر طبقه فقط دارای یک واحد آپارتمان باشد نصب LED اجباری نیست ،ولی اگر بیش از یک آپارتمان در ھر طبقه باشد نصب یک عدد LED جلوی درب ورودی ھر
  آپارتمان به منظور تفکیک دررون ضروری است.

• در آشپزخانه از دتکتور حرارتی دمای ثابت HF) A2S &A1S) استفاده شود.

• آشپزخانه دوم نیاز به دتکتور جداگانه از نوع HF) A2S &A1S)دارد .

• در موتورخانه از دتکتور حرارتی دمای ثابت HF) A2S &A1S) استفاده شود .ھمچنین درصورتیکه تجھیزات دودزا (مانند بویلر مازوت یا گازوییل سوز ) نداشته باشد بھتر است از
  دتکتوری دود نیز بعنوان پشتیبان استفاده شود (نصب در نزدیک تابلوی کنترل و تجھیزات برق).

• در ھال (سالن) ھر آپارتمان نصب دتکتور دود ضروری است.

• فضای نشیمن جدا نیاز به دتکتور جداگانه از نوع دودی دارد .

• داخل ھر اتاق خواب نصب یک دتکتور دود الزامی است.

• در سقف دستگاه پله (سقف خرپشته ) نصب یک عدد دتکتور دود ضروری است این دتکتور معمولا روی زون آسانسور قرار می گیرد.

• در موتورخانه آسانسور نصب دتکتور دودی و حرارت یا دتکتور ترکیبی ضروری است.

• دتکتورھای سقف خرپشته (ترجیحا ) و موتورخانه آسانسور و سقف شفت آسانسور معمولا بر روی زون مستقل می باشند.

• تابلو سیستم اعلام حریق P.C.A.F بھتر است داخل اتاق نگھبانی قرار گیرد ولی باید در معرض دید و قابل دسترس باشد.

• در نزدیکی تابلو P.C.A.F نصب آژیر الزامی است.

• نصب یک آژیر اضافه داخل اتاق ھای خواب ھای دارای حمام اختصاصی، الزامی می باشد.

• جلو درب ورودی ساختمان در فضای مشرف به کوچه اصلی یا خیابان یک آژیر Out door و یک چراغ چشمک زن (light Strobe) نصب و بѧѧھ خط آژیر جنرال روی P.C.A.F
  متصل شود.

• در تمامی ساختمان ھای مسکونی با یک واحد در ھرطبقه ،آژیر واحدھا از خط آژیر عمومی (ALARM GENERAL) تغذیه شود .



• در نقشه تک خطی اعلام حریق، تغذیه دوبل (24VDC و 220VAC) و تلفن کننده خودکار نشان داده شود.

• در تمامی ساختمان ھای با سیستم متعارف (کانونشنال) آژیرھای طبقه ھمکف، زیر زمین ها و فضاھای مشاعات بایستی بصورت خط آژیر عمومی (ALARM GENERAL) رسم شوند،حتی اگر سیستم بصورت آژیر مستقل رسم شده باشد.
• جھت مشخص شدن تعداد آژیرھا در پارکینگ و زیر زمین ھا ار محاسبه افت شدت صوت استفاده گردد.محل آژیر بنحوی جانمایی گردد تا داخل تمامی انباری ها (با فرض بسته بودن درب ) شدت صدای استاندارد آژیر را داشته باشند.
