شیر حساس به زلزله گاز طنین ”۱,۱/۴ عمودی
شیر حساس به زلزله گاز طنین ”۱,۱/۴ عمودی قابلیت نصب در خطوط گاز را دارد و با توجه به فرمانی که از لرزه های زلزله می گیرد، بصورت اتوماتیک مسیر گاز را مسدود می نماید . ماکزیمم فشارکاری این سری از شیرقطع کن حساس به زلزله ( یک چهارم پوند ۱/۴ PSI) هست و کاربران می توانند براساس سایز مورد نیاز مصرف خود را انتخاب نمایند .
سری مکانیکی شیرقطع کن حساس به زلزله طنین در دو مدل اتصال T یا رزوه ای مخصوص فشار های ضعیف ۱/۴ پوند و ۲پوند و F یا فلنج مخصوص فشار قوی ۳۰ پوند و ۶۰ پوند و بالاتر موجود می باشد. کلیه تجهیزات آب بندی این شیر قطع کن حساس به زلزله از تکنولوژی H-NBR.، و جنس بدنه فولادی مقاوم در برابر خوردگی ساخته شده و توانسته است استاندارد ملی ایران را پاس کند . طبق آزمایش های صورت گرفته با این استاندارد ایران این دستگاه کوچکترین تلرانس خطا را داشته و عملکرد قابل قبولی دارد.
دستورالعمل نصب شیرقطع کن گازحساس به زلزله مکانیکی
- شیر قطع کن گاز حساس به زلزله باید توسط نصاب مجاز انجام شود.
- شیر قطع کن گاز باید توسط دستور العمل تولید کننده نصب گردد.
- نصب نامناسب شیر منجر به عملکرد ناصحیح آن شده و بدون هیچ ضمانتی منجر به قطع جریان گاز می شود.
- بعد از اینکه شیر حساس به زلزله گاز طنین ”۱,۱/۴ عمودی، جریان گاز را قطع کرد، فقط توسط نصاب مجاز بایدبررسی و دوباره تنظیم گردد.
- فشار عملیاتی باید متناسب با مقدار مجاز فشار کاری که در کاتالوگ قید شده است باشد و نباید هیچ فشاری بالاتر از فشار عملیاتی دستگاه به آن وارد شود. باید دستگاه از رطوبت گردو غبار، سیم برق…محافظت شود. همچنین از ماده تفلونی که در شیرهای لوله از آن استفاده شده و مواد شیمیایی دور نگه داشته شود.
الزامات نصب شیر حساس به زلزله گاز طنین ”۱,۱/۴ عمودی
- نصب شیر قطع کن گاز باید توسط نصاب مجاز و موارد تایید شرکت سازنده و یا نماینده معتبر انجام پذیرد.
- شیر حساس به زلزله گاز باید در حالتی نصب شود که قادر به درک و فعالیت های زمین لرزه ای باشد.
- جایی که دستگاه نصب می شود نباید حساس به فعالیت های حرکتی ساختمان یا سایر تجهیزات باشد.
- قبل از نصب شیر حساس به زلزله گاز طنین ”۱,۱/۴ عمودی لوله ها باید کاملا تمیز باشد.
- شیر قطع کن گاز حساس به زلزله باید در راستای فلش و به صورت عمودی طوری که تراز در قسمت بالا قرار گیرد نصب گردد.
- لطفا زمانی که تراز را نصب می کنید مراقب باشید در غیر این صورت شیر سریع بسته می شود و منجر به قطع بی جهت جریان گاز می شود.
- دو طرف شیر قطع کن گاز حساس به زلزله باید به خوبی به لوله گاز متصل شوند.
- بست بعدی باید با حداکثر فاصله ۱m متر به دستگاه متصل شود. و فاصله استاندارد برای پست های بعدی نیز باید رعایت شود.
- فاصله بین ۲ بست و محل اتصال لوله باید حداکثر ۱۵۰ میلیمتر باشد.
- پیچ تنظیم روی شیر قطع کن گاز را بعد نصب باید ۵ ثانیه نگه داشته شود در این حالت دستگاه نصب گردیده است.
- بعد از کشیدن پیچ آن را به صورت معکوس روی بدنه شیر قطع کن بچرخانید.
- بعد از نصب شیر را از حرارت بالا، گرد و غبار و رطوبت و ازن محافظت نموده. و به این طریق عمر مفید شیر قطع کن حساس به زلزله را افزایش خواهید داد.
تنظیم شیر حساس به زلزله گاز طنین ”۱,۱/۴ عمودی
- کارشناس مجاز را برای نصب مجدد شیر قطع کن گاز حساس به زلزله در زمان وقوع زلزله و بستن مسیر جریان گاز آگاه کنید.
- کارشناس مجاز باید اطمینان بدهد از اینکه هیچ نشستی بر روی خط گاز ساختمان نیست. و جریان گاز می تواند برقرار شود.
- در تمام آپارتمان ها باید شیرقطع کن گاز حساس به زلزله متصل به جریان گاز در حالت بسته قرار گیرد.
- شیرهای گاز موجود در ورودی ها بسته باشد.
- شیر ستونی اصلی قبل از شیر حساس به زلزله گاز طنین ”۱,۱/۴ عمودی باید بسته باشد.
- در صورتیکه نصب به صورت عمودی هست حتما باید وضعیت نصب با تراز تنظیم گردد.
- در مواردی که شیر قطع کن گاز درست کار نکند.، باید به وسیله کارشناس مجاز از خط لوله خارج شود.
تعمیر و نگهداری و تست دوره ای شیر گاز حساس به زلزله
نگهداری شیر قطع کن گاز حساس به زلزله بدون هزینه می باشد. هیچ تعمیری نباید توسط مصرف کننده در داخل دستگاه صورت پذیرد. و باید به کارشناس مجاز خبر داده شود. تمام فرایند تعمیر توسط خدمات مرکزی انجام می شود. شیر گاز هایی که به درستی کار نمی کنند باید توسط کارشناس مجاز شرکت .و به دفتر خدمات مرکزی فرستاده شود. بعد از اینکه شما مطمعن شوید که گاز تحت فشاری در داخل لوله گاز نیست.
دستگاه باید توسط کارشناس مجاز خارج شده برای تعمیر و جایگذاری دوباره لطفا از این مطمعا باشید. که شیر برقی ها در حالت بسته باشد و اگر نبودند آن ها را بسته نگه دارید. بعد از تعمیر تا نصب دوباره دستگاه آن را کاملا بسته نگه دارید بعد از تعمیر لطفا کاملا شیر را بررسی کرده. تا هیچ گونه نشتی در آن نباشد. در مواقع نصب دوباره دستگاه لطفا آن را کنترل کنید. اگر بست تعادل نداشته باشد لطفا به نصاب مجاز اطلاع دهید.

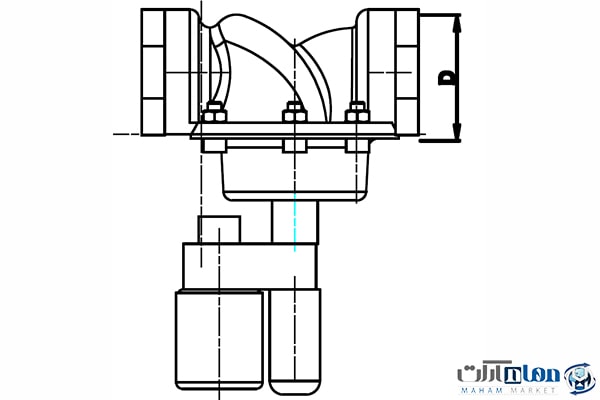

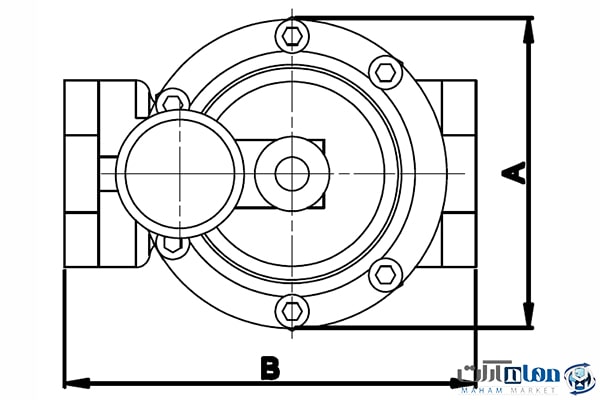

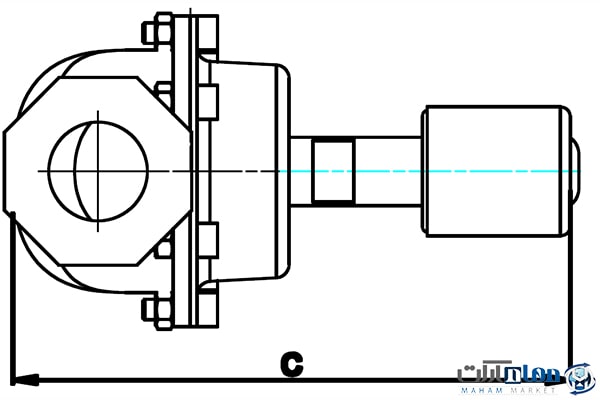

جدول ابعاد و اندازه شیر

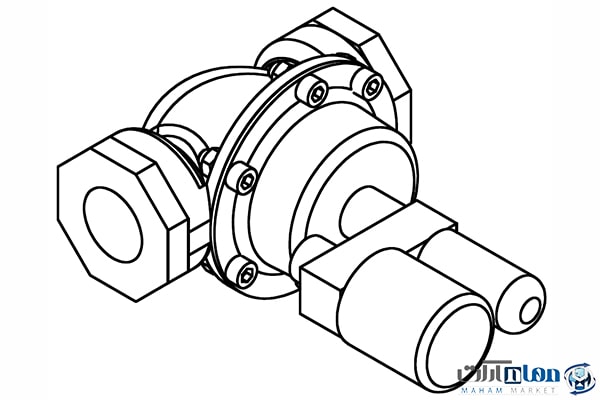

اشکال زیر وضعیت صحیح نصب و روش ریست را نشان می دهد.
به منظور ریست بعد از بازکردن درپوش شفت، انتهای سوپاپ را گرفته و تا انتها بکشید و به آرامی رها کنید.
این شیر فقط با لرزش و حرکت بسته می شود بنابراین به هیچ وجه شیر را با فشار اجباری شفت نبندید. در این صورت احتمال آسیب به شیر بسیار زیاد است.
روش نصب شیرهای حساس به زلزله
- شیرهای خانگی را بعد از رگولاتور و در فاصله مناسب با زمین نصب نمایید به نحوی که چک نمودن و ریست نمودن آن به سادگی امکان داشته باشد.
- به فلش روی بدنه شیر که جهت جریان گاز را نشان می دهد توجه داشته باشید و آن را همسو با جهت گاز نصب نمایید.

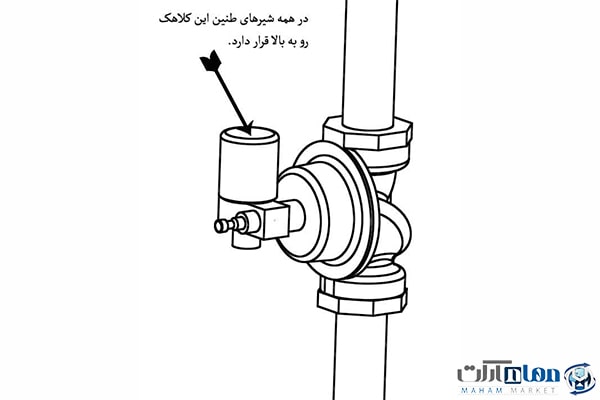

- به خاطر داشته باشید در همه شیرهای حساس به زلزله طنین کلاهک نشان داده شده در تصویر قسمت بالای شیر قرار می گیرد. این کلاهک در شیرهای عمودی رو به بالا موافق با جهت فلش روی شیر است و در شیرهای عمودی رو به پایین در جهت خلاف آن قرار دارد.
- شیر حساس به زلزله طنین را با توجه به جهت لوله انتخاب نمایید. شیرهای عمودی در نقطه ای از لوله قابل نصب هستند که لوله جهتی عمود نسبت به سطح زمین دارد.
- شیرهای افقی ویژه نقاطی هستند که جهت لوله در راستای افق می باشد.
- شاقول روی شیر باید تراز بودن شیر را تایید نماید.

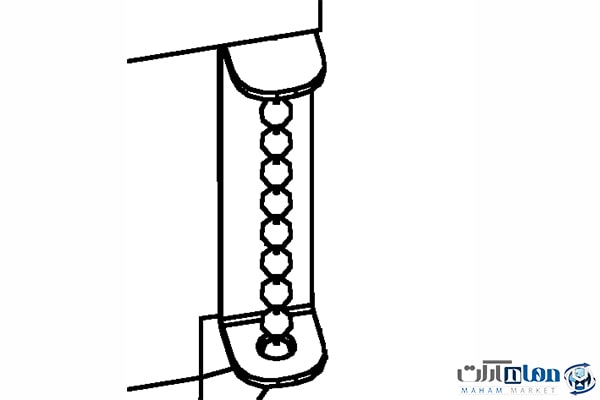

- در جایی که به دلیل طول لوله احتمال لرزش زیاد شیر وجود دارد، شیر را با بست های مناسب به دیوار متصل نمایید.
