شیر توپی فولادی گازی کلاس 300 برند گازسوزان
شیر های توپی جزوی از مهم ترین شیرآلات صنعتی به حساب می آیند.
از برند های پر تقاضا و پر فروش می توان به این برند اشاره کرد.
قیمت شیر توپی فولادی گازی کلاس 300 برند گازسوزان بسته به سایز شیر متفاوت یم باشد.

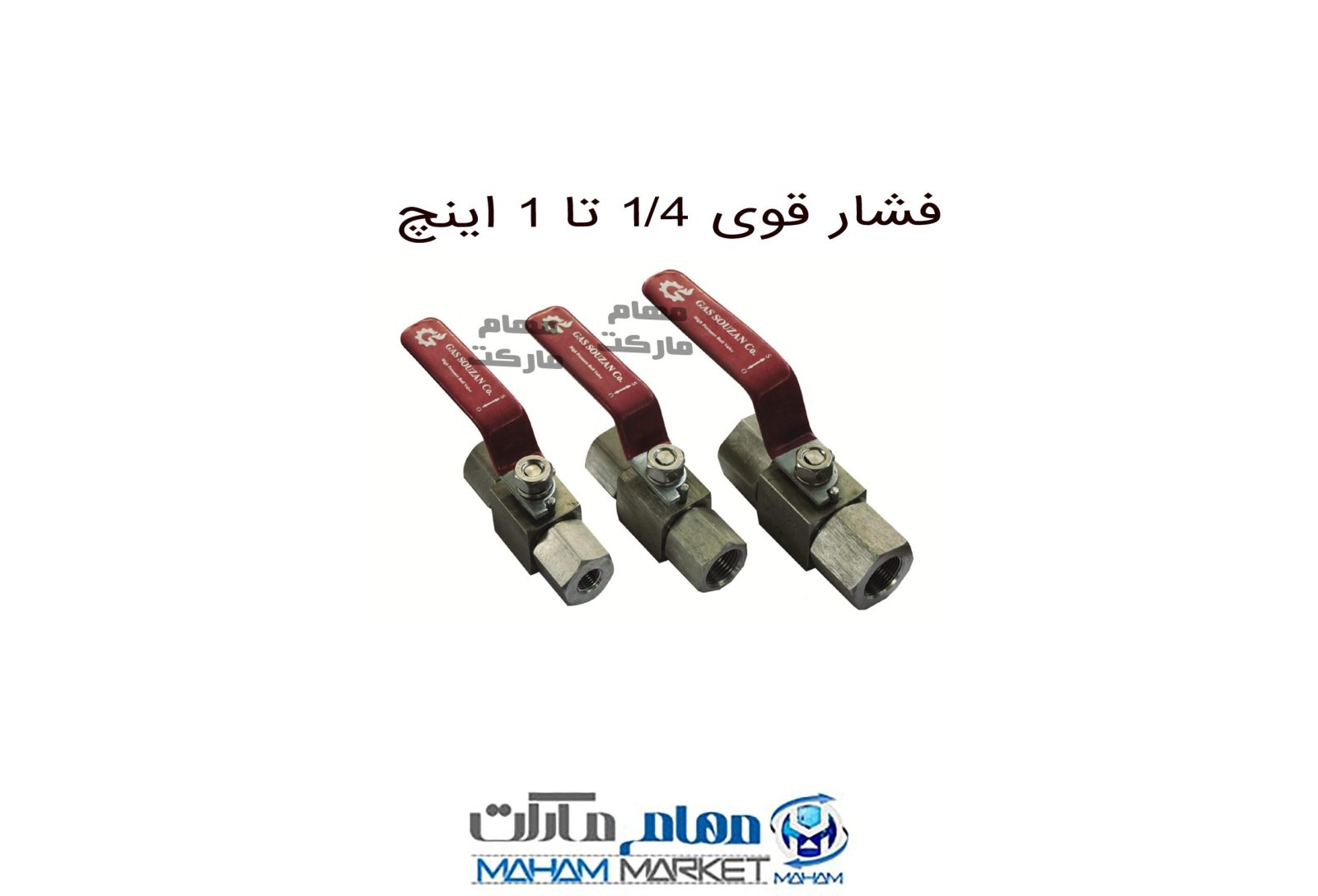

در دسته ی شیر های توپی فشار قوی فشار کاری این نوع شیر ها از 3000 تا 6000psi برای شیر هایی با سایز 1/4 تا 1 اینچ می باشد.
شیر توپی گازسوزان از معتبر ترین شیر های توپی می باشد.
تفاوت این نوع از شیر های توی با یکدیگر در کلاس آن ها می باشد.
شیر های توپی به دو دسته ی 150 و 300 تقسیم می شوند.
مواد به کار رفته دارای استاندارد ASTM A216 WCB می باشد.
کاربرد شیر های توپی
به دلیل اطمینان و کیفیت بالا در نقاط حساس شبکه ی گازرسانی از قبیل:
پالایشگاه ها
نیروگاه ها
پتروشمی
ایستگاه های فشار بالا
صنایع فشار بالا مانند سیمان و ذوب آهن و…

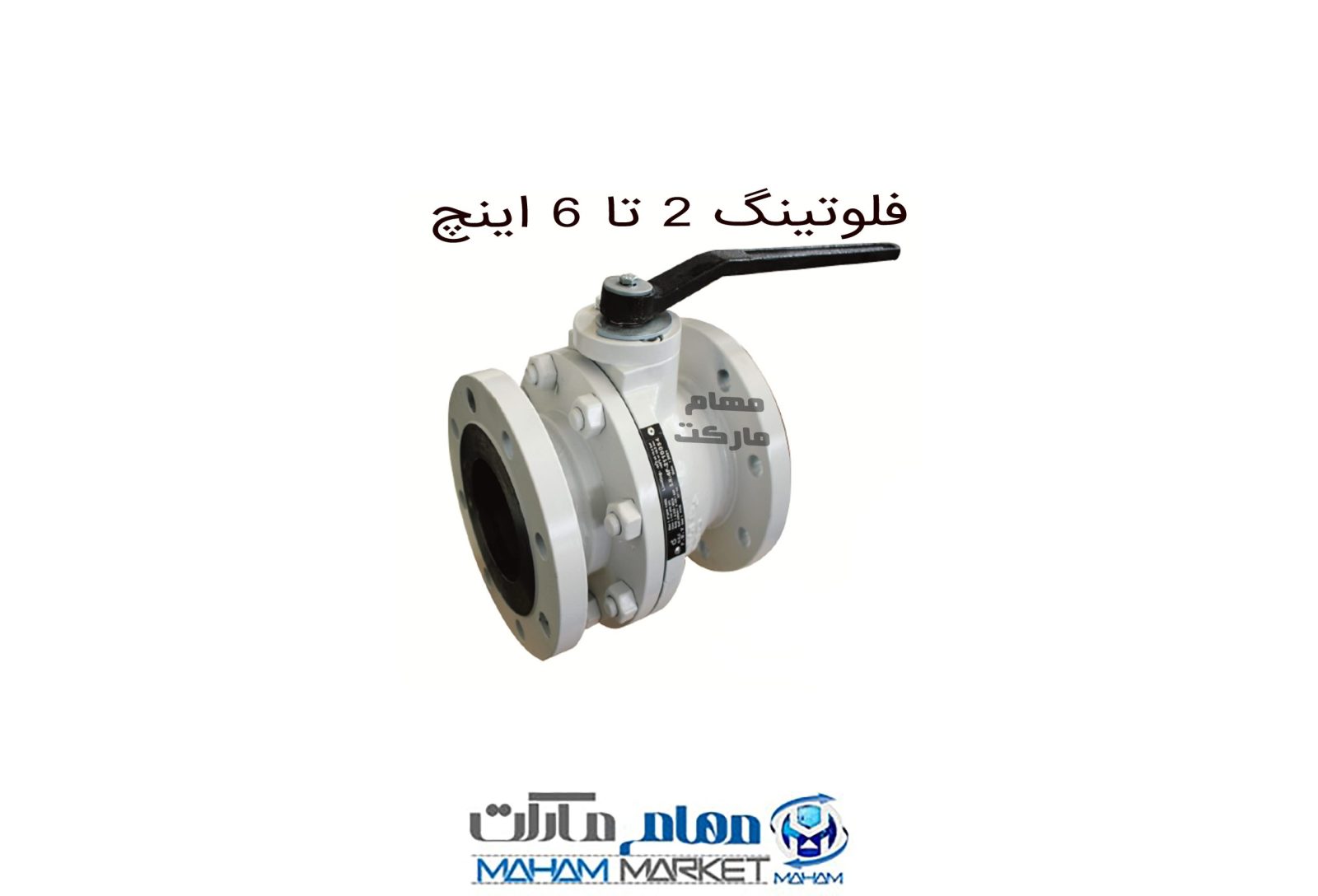

خصوصیات شیر های توپی فلوتینگ
طراحی ضد پرتابی استم
طراحی ضد بار استاتیک
طراحی ایمنی آتش
مشخصات متریال مخصوص شیر های 2 تا 6 اینچ
شماره
توضیحات
متریال یا مواد به کار برده شده
1
Body (بدنه)
ASTM A216WCB
2
closure (بسته شدن)
ASTM A216WCB
3
ball (بال)
ASTM105+ENP
4
seat (نشیمنگاه)
PTFE
5
stem ( ساقه)
ASTM A105+ENP
6
top flange (فلنج بالایی)
ASTM A105
7
stud bolt (پیچ)
ASTM A193GR.B7
8
nut (مهره)
ASTM A194GR.2H
9
body gasket (بدنه واشر)
SS316+GRF
10
anti-static spring (فنر آنتی استاتیک)
فولاد ضد زنگ 302
11
stem seat (نشیمنگاه ساقه)
PTFE
12
stem o-ring ( اورینگ ساقه)
VITON A
13
top flange screw (پیج فلنج بالایی)
(ASTM A490)12.9
14
locker (قفل)
فولاد کربن
15
circlip (گیره حلقوی)
فولاد کربن
16
lever (اهرم)
ASTM A216WCB
17
lever bolt (پیج اهرمی)
(ASTM A325)8.8
18
body packing (پک بدنه)
گرافیک
19
globe (گوی)
فولاد کربنی + HZn
20
washer (واشر)
فولاد کربنی
21
cap (درب)
پلاستیک
سایز و وزن شیر های 2 تا 6 اینچ
وزن (کیلوگرم)
H (mm)
L1 (mm)
L (mm)
D(mm)
سایز
10
121
262.5
178
50
2
23.5
156
300
203
75
3
35
190
329
229
100
4
95
242
560
394
150
6

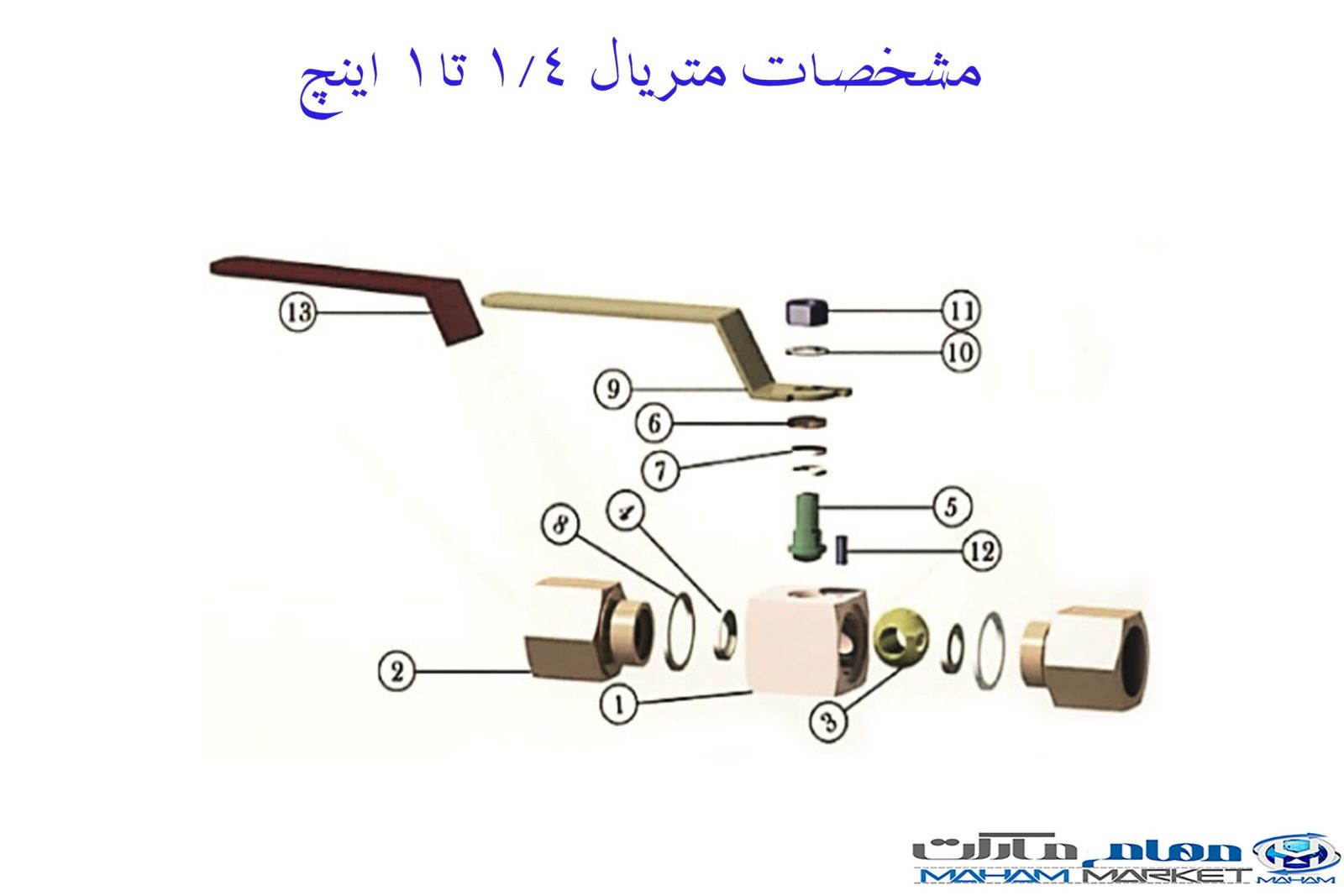

مشخصات متریال شیر های 1/4 تا 1 اینچ
شماره
توضیحات
متریال یا مواد به کار برده شده
1
Body (بدنه)
فولاد ضد زنگ
2
closure (بسته شدن)
فولاد ضد زنگ
3
ball (بال)
فولاد ضد زنگ
4
seat (نشیمنگاه)
PTFE
5
stem ( ساقه)
فولاد ضد زنگ
6
Ring (حلقه)
فولاد ضد زنگ
7
stem seat (نشیمنگاه ساقه)
PTFE
8
closure seat (نشیمنگاه بسته)
PTFE
9
lever (اهرم)
فولاد کربن +HZn
10
washer (واشر)
فولاد کربن +HZn
11
nut (مهره)
فولاد ضد زنگ
12
pin (پین)
فولاد کربن +HZn
13
lever cover (روکش اهرمی)
پلاستیک
سایز و وزن شیر های 2 تا 6 اینچ
وزن (کیلوگرم)
H (mm)
L1 (mm)
L (mm)
سایز
1.2
58
156
119
1
0.5
44
109
92
3/8
0.5
44
109
92
1/4
ویژگی های شیر توپی فولادی گازی کلاس 300 برند گازسوزان
سایز ها :1/2 | 3/4 | 1 | 1/2و1 | 2 | 3 | 4 | 5 | 6 | 8 | 10
جنس :فولادی کربن استیل
کلاس فشار :300
جنس توپی :استنلس استیل
دمای کاری : ℃29- تا ℃80+
جنس سیت :PTFE
جنس بال و استم : الکترولس نیکل (ENP)
فشار کاری شیر های سایز 1/4 تا1 اینچ: 3000،6000PSI
سوالات متداول
مزیت کلاس 150 به 300در چیست؟
قیمت این شیر های توپی 150 نسبت به 300 ارزان تر می باشد.
تفاوت ضخامت بدنه ی شیر های توپی 150 با 300 در چیست؟
برای فشار های بالا ضخامت بدنه بیشتر می باشد.
آیا می‌توان از شیر کلاس ۱۵۰ در خطوط گاز پرفشار استفاده کرد؟
خیر نمی توان استفاده نمود هر شیر باید فشار مد نظر خود را انتخاب نماید.
